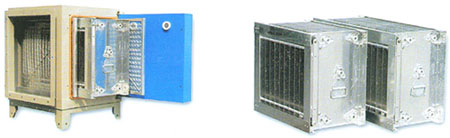

技术特点JYL-B |
高效:高效捕集不同粒径的烟尘粒子,净化效率高,从根本上解决了污染转移问题。
灵活:模块化净化单元可以灵活组合,根据不同的净化处理量及净化率要求,单元数量可作适应性调整。
先进:静电电源控制系统可自动调节电场强度,使净化设备在长期运行后仍保持较高的净化率。
安全:安全系统设计周密,检修门被打开,高压电源即自动切断;高电压电源精心设计成环氧树脂严密封闭的单元体,使用安全可靠;采用了大型机所运用的闪络跟踪技术,可配备远程控制系统,大大提高运行的安全系数。
稳定:静电电源控制系统具有过流过压自动保护装置,保证设备稳定运行。
经济:使用寿命长、节能高效、占地面积小。 |

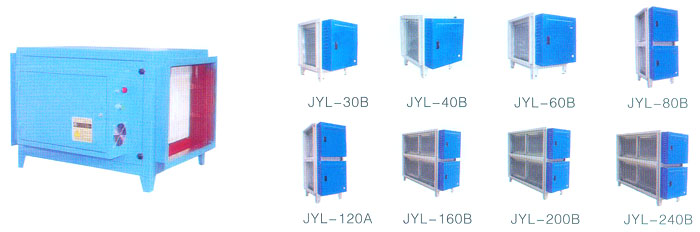

技术参数JYL-B |
型号 |
处理风量
CMH |
机台尺寸
L×W×H |
出入法兰
W×H
|
输入
电压 |
额定
功率W |
压力
损耗 |
净化
效率 |
重量
KG |
JYL-30B |
3000 |
580×615×735 |
370×500 |
220V |
30 |
140 |
85% |
38 |
JYL-40B |
4000 |
580×715×735 |
470×500 |
220V |
36 |
140 |
85% |
43 |
JYL-60B |
6000 |
580×895×735 |
650×500 |
220V |
48 |
140 |
85% |
52 |
JYL-80B |
8000 |
580×715×1325 |
470×1100 |
220V |
70 |
140 |
85% |
80 |
JYL-120B |
12000 |
580×895×1325 |
650×1100 |
220V |
96 |
140 |
85% |
98 |
JYL-160B |
16000 |
580×1270×1325 |
1020×500 |
220V |
140 |
150 |
85% |
136 |
JYL-200B |
20000 |
580×1450×1325 |
1200×1100 |
220V |
170 |
150 |
85% |
150 |
JYL-240B |
24000 |
580×1630×1325 |
1380×1100 |
220V |
200 |
150 |
85% |
170 |
|
工作原理JYL-D |
JYL-D组合式油烟净化机为风机箱和油烟净化器合二为一的组合型产品。该机组自带风机,改变了传统油烟净化器不带引风机,用户需重新寻找厂家采购的烦恼。
我公司本着为用户着想、降低用户采购成本的前提下,经技术人员不断创新,自行研制的组合式油烟净化机组具有安装方便、采购成本低、性能稳定等特点。
|
 |
JYL-D组合式系列 |
|
|
技术参数JYL-D |
型号 |
处理风量
CMH |
机台尺寸
L×W×H |
出入法兰
W×H
|
输入
电压 |
额定
功率W |
压力
损耗 |
净化
效率 |
JYL-30D |
3000 |
1000×600×700 |
500×500 |
220V |
36W |
150 |
90% |
JYL-60D |
6000 |
1200×750×700 |
650×500 |
220V |
72W |
150 |
90% |
JYL-100D |
10000 |
1450×1050×700 |
950×500 |
220V |
72W |
150 |
90% |
JYL-120D |
12000 |
1450×1250×700 |
150×520 |
220V |
48W |
150 |
90% |
JYL-160D |
16000 |
1600×1400×700 |
1300×520 |
220V |
96W |
150 |
90% |
JYL-200D |
20000 |
1600×1050×1200 |
950×1000 |
220V |
150W |
150 |
90% |
JYL-250D |
25000 |
1700×1250×1200 |
1150×1000 |
220V |
150W |
150 |
90% |
JYL-300D |
30000 |
2000×1400×1200 |
1300×1000 |
220V |
200W |
150 |
90% |
JYL-350D |
35000 |
2200×1600×1200 |
1500×1000 |
220V |
200W |
150 |
90% |
JYL-400D |
40000 |
2200×1400×1700 |
1300×1500 |
220V |
250W |
150 |
90% |
JYL-500D |
50000 |
2200×1700×1700 |
1600×1500 |
220V |
300W |
150 |
90% |
JYL-600D |
60000 |
2500×2000×1700 |
1900×1500 |
220V |
400W |
150 |
90% |
|
技术要求JYL-D |
 |

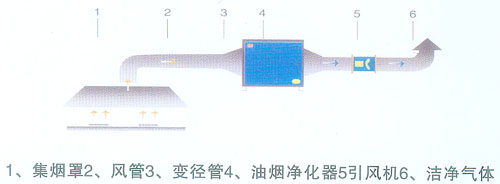

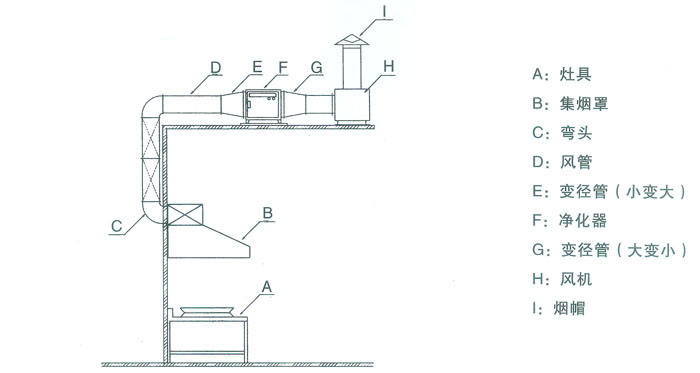

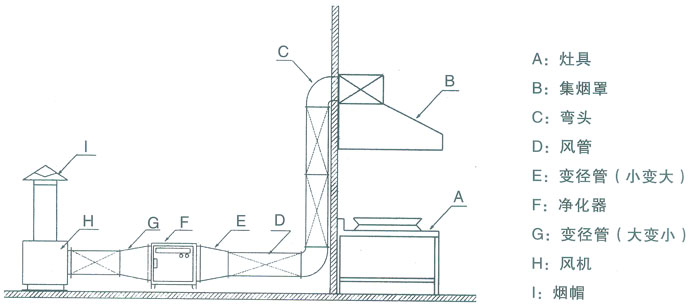

安装图示 |
 |
 |
安装注意事项 |
郑重警告:油烟净化器电气系统务必可靠接地! |
1、净化系统内通风量应在净化器额定处理风量内;
2、净化器安装应保证水平,否则,净化器收集的油会被风机吸出,或放油时不能将净化器内的油放尽;
3、管道内风速应设计在8~10m/S;
4、弯头中线半径≥1.5D(若不满足此条件,则变径管风阻会成倍速增大)

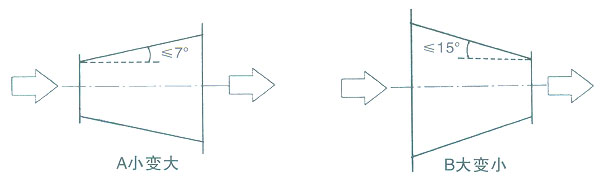

5、变径管(小变大)斜边与轴线夹角≤70(若不满足此条件,应考虑合理安装导流板。否则,净化器净化效率将大幅度降低而不能达到国家排放标准)。如图下图所示: |
 |
6、变径管(大变小)斜边与轴夹角≤150(若不满足此条件,应考虑合理安装导流析。否则,净化器不能发挥期效能)。如图6(b)所示
7、净化器进风口之前应有一段≥2.5D的直管(若不满足此条件,应考虑合理安装气流均布板和导流板,否则,净化器不能发挥期效能);
8、风机应安装减振器;
9、风机进出风口应安装软连接;
10、净化器必须可靠接地(净化器有3根出线,红线和绿线接220V/AC,黄绿线接地)。 |
风向问题 |
设备出厂均设定为左进风(面对净化器电气箱的门,风向流向由左向右则为左进风,反之则为右进风。)若现场需用右进风,按图3所示之电厂旋转180°(第27标识与实际风向一致),将弹簧接头由下方移至上方,再将图2中15、16上的电线对换则完成了由左进风调整为右进风之过程。 |
通电调试 |
净化器有3根出线,红线和绿线接220V/AC,黄绿线接地,接地电阻应小于2欧姆。接通净化器电源,此时净化器(图1所示3、4)红灯亮1秒后绿灯亮,同时红灯熄灭,有轻微连续平稳的“哧”静电放电声,视为正常工作。
通电调试时,净化器内偶有断续“啪、啪”的高压放电声,此为正常现象。若出现连续“啪、啪。。。。。”的高压放电声,此时说明电场低压区有异物(诸如厨房点火用的纸屑、新安装的风管内残留的杂物),此时应关闭净化器电源,打开电场仓门,抽出电场清理异物,排除后重新启动净化器。如还有异常,请通知维修站。 |
使用 |
1.净化器正常工作时,电场发出轻微连续平稳的“哧”静电放电声,绿灯亮(图1中的3),红灯不亮(图1中的4);
2.在净化器工作时,偶然出现"啪,啪"的高压放电声,此为正常现象.上述现象是净化器对故障的自动检测和排除过程的显示.
3.净化器使用中出现绿灯亮,红灯也亮,此说明净化器需要清洗.若不清洗,净化器将自动判别后进入保护状态.
4.净化器使用中出现红灯亮,绿灯不亮,此说明净化器已进入自动保护状态,停止工作.清洗电场后,净化器可进入正常工作状态.
5.净化器应定期放油,防止净化器集油盘满后漏油.
6.净化器的清洗周期为1~3个月(视使用情况可适当延长或缩短).
7.严禁非专业人员拆装,调试,维修净化器,发生故障时应及时关闭电源,由授权的专业维修人员进行检修. |
清洗保养 |
在确认电源断开的情况下打开电场仓门,依次取出各电场。
(注意:在进行以上操作时不要碰伤电场本体或箱体上任何绝缘件,否则更换)
需清洗的部件:高压绝缘子,电场,机箱内导槽.
高压绝缘子清洗方法:用酒精对其进行擦拭,擦拭到看上去十分清洁为止.
电场清洗方法如下:
1.机械清洗
A.将取出的电场本体放在超声波清洗槽内浸泡,槽内的清洗液(清洗液的配制用605+金属清洗剂,按1:10比例配制,水温最好在80°C左右)以浸没电场为准,浸泡 |
